何にお金を払っているのかを理解するための購入者向けガイド

舗装業者型価格はサプライヤーによって大きく異なります。同じサイズの舗装の見積もりは、1,000 ドル未満から 5,000 ドル以上まで幅があります。新規購入者は最も安い価格を選択することがよくありますが、その後、金型が 3 か月で磨耗したり、仕様を満たさないブロックが製造されたりすることがわかります。経験豊富なバイヤーは、価格が材料、加工、熱処理、品質管理を反映していることを理解しています。

このガイドでは、舗装金型の価格を決定する要因について説明し、業界標準のコスト ベンチマークを提供します。情報は以下に基づいていますユニック2010年以来泉州での製造経験があり、15年以上28カ国に輸出しています。

舗装金型の価格が大きく異なる理由

舗装金型の価格は、鋼材グレード、熱処理、加工精度、キャビティ数という 4 つの主なコスト要因によって決まります。それぞれの要因は、初期価格と金型の耐用年数の両方に直接影響します。

コストドライバー	低コストオプション	標準産業用オプション	プレミアムオプション
鋼種	40CrまたはQ235	42CrMo	Cr12MoV / 9CrSi工具鋼
熱処理	なし、または単純なクエンチ	浸炭焼入（HRC58～62）	浸炭+極低温
機械加工	従来のフライス加工	CNC加工（Ra1.6）	CNC+ワイヤーカット(Ra0.8)
キャビティ仕上げ	機械加工のまま (Ra 6.3+)	ポリッシュ(Ra1.6)	鏡面仕上げ(Ra0.4)
期待寿命	25,000 – 35,000サイクル	80,000 – 100,000サイクル	120,000 サイクル以上

最低価格を提供するサプライヤーは通常、低コストの鋼材を使用し、適切な熱処理を省略し、粗い機械加工仕上げを受け入れます。金型は短期間しか機能しませんが、すぐに故障します。標準的な工業用価格を提供するサプライヤーは、適切な材料とプロセスを使用し、予測可能な寿命を実現します。プレミアム オプションでは、極低温処理と鏡面仕上げが追加され、摩耗の多い用途での耐久性を最大限に高めます。

要素 1: 鋼グレード – 金型価格の基礎

鋼種は金型の総コストの約 30 ～ 40% を占めます。

40Cr または Q235 – これらは汎用構造用鋼です。安価で広く入手可能です。ただし、コンクリート舗装の製造に必要な硬度と耐摩耗性がありません。 40Cr で作られた金型は通常、キャビティの寸法が公差から外れるまで 25,000 ～ 35,000 サイクル持続します。

42CrMo – 焼入れ性に優れたクロムモリブデン合金鋼です。これは中量舗装機生産の業界標準です。適切な熱処理を施した 42CrMo 金型は 80,000 ～ 100,000 サイクル持続します。材料コストは 40Cr よりも約 40 ～ 50% 高くなります。

Cr12MoV または 9CrSi – これらは、極度の耐摩耗性を目的に設計された高炭素、高クロムの工具鋼です。これらは、大量生産または研磨性の高いコンクリート混合物に使用されます。材料コストは 42CrMo より 100 ～ 150% 高くなりますが、寿命は 120,000 サイクル以上に延長されます。

ユニック は、標準的な舗装金型に Cr12MoV および 9CrSi を使用しており、少量の用途には 42CrMo を使用できます。

要因 2: 熱処理 – 30,000 サイクルと 100,000 サイクルの違い

熱処理は、低コストの金型で省略される、または実行が不十分なプロセスとして最も一般的です。適切に行われた場合、これは総金型コストの約 15 ～ 25% を占めます。

熱処理なし – 金型は焼きなまし鋼から機械加工されて出荷されます。表面硬度はHRC20～25程度です。キャビティのエッジは数週間以内に丸くなります。

単純な焼き入れ - 金型を加熱し、油または水中で焼き入れします。セクション全体が硬くなりますが、脆くなります。表面硬度はHRC50～55に達しますが、振動により金型が割れてしまいます。このプロセスには費用はほとんどかかりませんが、結果は不十分です。

浸炭 – 金型は炭素が豊富な環境で加熱され、炭素が表層 (深さ 1.3 ～ 1.5 mm) に拡散します。表面は硬くなりますが（HRC58～62）、芯は強靭なままです（HRC35～40）。これは高品質の金型の業界標準です。

浸炭+極低温処理 – 浸炭後、液体窒素を使用して金型を-196°Cまで冷却します。これにより、残留オーステナイトがマルテンサイトに変化し、硬度と耐摩耗性が向上します。耐用年数が30％以上延長されます。

ユニック では、すべての舗装金型に浸炭熱処理を標準適用しており、オプションで極低温処理も可能です。

要素 3: 加工精度 – 表面仕上げと公差

複雑さに応じて、機械加工は金型の総コストの約 25 ～ 35% を占めます。

従来のフライス加工 – キャビティは標準のフライス加工装置を使用して加工されます。表面仕上げはRa6.3以上の粗さです。寸法公差は±0.5mm以上です。これは、ブロックの外観が重要ではない少量生産に適しています。

CNC 加工 – コンピューター制御のフライス加工装置により、Ra 1.6 の表面仕上げと ±0.3 mm の公差を備えた一貫したキャビティが製造されます。これは商業用舗装製造の業界標準です。

CNC + ワイヤ放電加工 – 複雑な連動舗装パターンや厳しい公差要件の場合、ワイヤ放電加工が最高の精度を実現します。表面仕上げは Ra 0.8 に達することがあります。コストは標準的な CNC 加工より 30 ～ 50% 高くなります。

ユニック はすべての舗装金型に CNC 機械加工を使用しており、表面仕上げは Ra 1.6、寸法公差は ±0.3 mm に保たれています。

要因 4: キャビティ数 – キャビティあたりの価格と合計価格

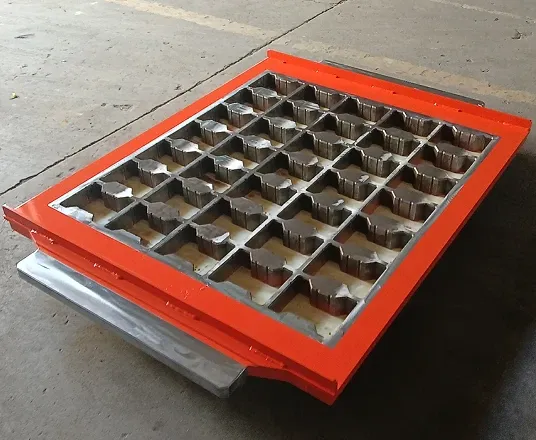

マルチキャビティ金型初期費用は高くなりますが、キャビティあたりの価格は安くなります。

金型ごとのキャビティ数	一般的な合計価格	キャビティあたりの価格
1 キャビティ	$1,200 – $1,800	$1,200 – $1,800
2 キャビティ	$1,800 – $2,500	$900 – $1,250
3 キャビティ	$2,200 – $3,200	$730 – $1,070
4 キャビティ	$2,800 – $4,000	700ドル – 1,000ドル

外枠、取り付け金具、セットアップ時間がキャビティ間で共有されるため、キャビティ数が増加するにつれてキャビティあたりの価格が下がります。大量生産の場合、3 つまたは 4 つのキャビティ金型を使用すると、ブロックあたりのコストが最も低くなります。

業界標準の価格帯 (2025 ～ 2026 年)

ユニック の 28 か国への輸出経験に基づき、以下の価格帯は、適切な鋼材、熱処理、および CNC 機械加工で製造された高品質の舗装金型の業界標準を表しています。

これらの範囲を下回る価格は通常、材料またはプロセスに問題があることを示します。これらの範囲を超える価格には、極低温処理や鏡面仕上げなどのプレミアム機能が含まれる場合があります。

初期価格以外に考慮すべき隠れたコスト

購入価格は、舗装金型の所有にかかる総費用の一部にすぎません。

交換頻度 – 30,000 サイクル持続する 1,000 ドルの金型は、2 交代勤務で 3 ～ 4 か月ごとに交換する必要があります。 2,000 ドルの金型は 90,000 サイクル持続し、1 年に 1 回交換する必要があります。高価な金型ほど年間の金型コストは低くなります。

ダウンタイム – 金型を交換するたびに生産停止が必要になります。交換頻度が高くなると、生産時間の損失も増加します。

廃棄ブロック – 磨耗した金型により、販売できない規格外のブロックが生成されます。公差を長く維持できる金型は、廃棄物の発生が少なくなります。

機械の摩耗 – ひび割れや歪みのある金型はブロック機械にストレスを与え、振動部品や油圧システムの摩耗を加速させます。

配送と物流 – 重い金型は輸送コストが高くなります。複数個取りの金型は重量が重くなりますが、1 サイクルあたりより多くのブロックを生産できるため、輸送コストを相殺できる可能性があります。

正確な価格見積もりを取得する方法

正確な見積もりを得るには、金型サプライヤーに次の情報を提供してください。

舗装機のサイズ – 長さ、幅、高さ（ミリメートルまたはインチ）

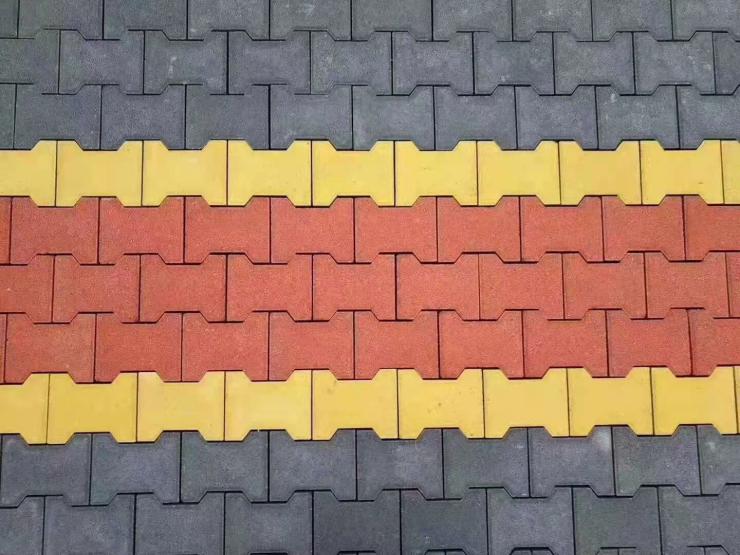

舗装パターン – 長方形、インターロッキング、ウェーブタイプ、六角形、またはカスタム（図面またはサンプルを提供）

キャビティ数 – 1サイクルあたり何台の舗装機があるか

機械のブランドとモデル – 実装インターフェースの互換性について

一日の生産目標 – 適切な鋼種と熱処理を推奨する

コンクリート配合の説明 – 標準、研磨材、または再生骨材を含む

ユニック は完全な情報を受け取ってから 24 時間以内に見積もりを提供します。

概要: さまざまな価格帯で何が得られるか

ユニック の標準舗装金型は、サイズとキャビティの数に応じて 1,500 ドルから 3,500 ドルの範囲にあり、浸炭熱処理、CNC 機械加工、Ra 1.6 の表面仕上げを施した Cr12MoV または 9CrSi 鋼から製造されています。
