中空コンクリートブロック金型中国工場

軽量で高強度の石積みユニットの製造について理解する

現代の建築では、軽量化、断熱性、材料効率の良さから、中空コンクリートブロックが壁、基礎、耐荷重構造物に広く​​使用されています。これらのブロックの品質は、それらを成形する金型の精度と耐久性に直接依存します。中国の泉州市に拠点を置くFujian Unik Mold Technology Co., Ltd.は、2010年からそのような金型の設計と製造を行っています。

中空コンクリートブロック型枠とは何ですか?

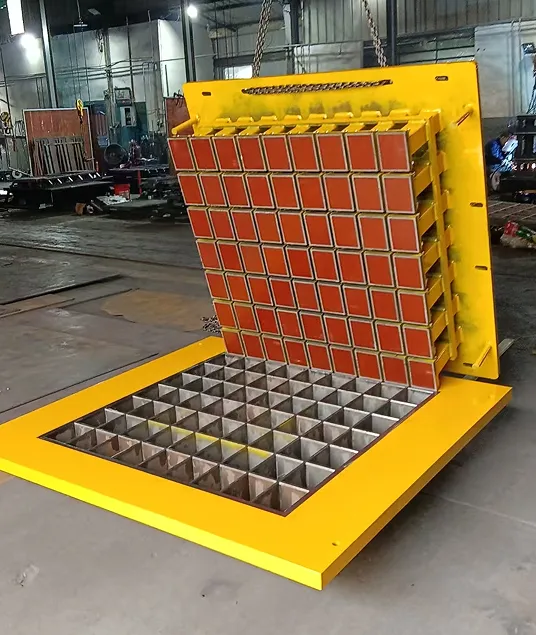

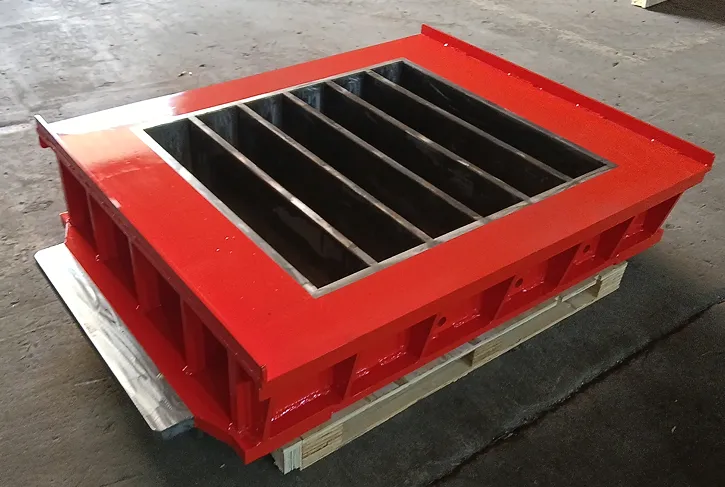

空洞コンクリートブロック型枠コンクリートを 1 つ以上の開いたコア (空洞) を持つブロックに成形するためにブロック製造機で使用される鋼製ツールです。これらの空隙は通常、総断面積の 25 ～ 50% を占め、構造の完全性を維持しながら重量を軽減し、断熱性を向上させます。金型は、ベース プレート、キャビティ ライナー、および中空部分を作成するコア ピンで構成されます。

高品質の中空ブロック金型の主な設計特徴

鋼種と熱処理

中空ブロック型の作業面は、コンクリートからの磨耗に耐えなければなりません。中国の工場のほとんどは、ベース プレートに Q235 または 45# 炭素鋼を使用し、キャビティ ライナーには Cr12Mov または同等の工具鋼を使用しています。接触面に HRC 50 ～ 55 の熱処理を施すことにより、金型の寿命が大幅に延長されます。

コアピン構成

中空ブロックには、2 つ、3 つ、またはそれ以上の空隙がある場合があります。均一な肉厚を確保するには、コアピンを正確に位置決めする必要があります。振動中にピンが移動すると、ブロックに弱点が生じたり、重量配分が不均一になったりします。

テーパー付きで剥がしやすい

キャビティ壁の抜き勾配を 1 ～ 2 度にすると、硬化したブロックを亀裂や表面損傷なしに剥離できます。十分なテーパーのない金型は、ダウンタイムと不良率を増加させます。

中国工場における中空ブロック金型の製造工程

カスタム中空ブロック金型の一般的な生産サイクルには、次の手順が含まれます。

設計とエンジニアリング – 工場はブロック図またはサンプルを受け取ります。キャビティのレイアウト、コアのピンの位置、取り付けボルト穴を指定して CAD モデルを作成します。

鋼の切断と機械加工 – 鋼板を所定のサイズに切断し、フライス加工して研磨し、0.15 mm 以内の平坦度を実現します。キャビティは再現性を確保するために CNC 加工されています。

熱処理 – キャビティ ライナーとコア ピンは硬化され、耐摩耗性が向上します。

組み立てと溶接 – コンポーネントはベースプレート上に組み立てられます。歪みを避けるために溶接は正確でなければなりません。

品質検査 – 各キャビティの寸法、表面仕上げ、コアピンの位置が検査されます。乾式組み立てテストにより、すべての部品が正しく適合していることが確認されます。

防錆処理 – 完成した金型は防錆油でコーティングされ、海上輸送用に VCI フィルムで梱包されます。

中国の中空コンクリートブロック型枠サプライヤーの選択

中国の金型工場を評価する際には、次の側面を考慮してください。

中空コンクリートブロックの一般的な用途

住宅および商業ビルの耐力壁

枠組構造の間仕切り壁

擁壁と庭の造園

高速道路沿いの防音壁

マンホールとユーティリティチャンバー

金型専門工場から調達するメリット

一般的な機械工場ではなく、金型を専門とする工場には、いくつかの利点があります。

ブロックごとにすべてのキャビティにわたって一貫したキャビティ寸法

金型の製造が中核事業であるため、リードタイムが短縮されます

コンクリートの配合と生産量に基づいた鋼材の選択に関するより適切なアドバイス

ロゴ、テクスチャリング、特別なコア形状などのカスタマイズ オプション

中空コンクリートブロック型枠のメンテナンスのヒント

金型の寿命とブロックの品質を最大化するには:

各シフト後に清掃 – キャビティとコアピンからコンクリートの残留物を除去します

可動部品に油を塗る – ピンとヒンジに離型剤または軽油を塗布します。

摩耗を検査する – キャビティのエッジとピンの先端に丸みや欠けがないか毎週確認します。

適切に保管 – 使用しないときは、型を地面から離し、油を塗っておいてください。

結論

中空コンクリートブロック型は、ブロックの強度、重量の一貫性、生産効率に直接影響を与える精密ツールです。 Unik Mold (2010 年設立、泉州) のような有能な中国工場は、エンジニアリングの経験、鋼材のトレーサビリティ、および厳格なテストを組み合わせて、日常の生産条件下で確実に機能する金型を提供しています。上記の設計特徴と製造手順を理解することで、購入者は中国から中空ブロック工具を調達する際に、より多くの情報に基づいた決定を下すことができます。
